Установка дисплея iPhone 3G

Пошаговое руководство с иллюстрациями по снятию дисплея iPhone 3G. Напоминаем: будьте предельно осторожны и не торопитесь, т. к. вся ответственность за возможные повреждения вашего iPhone лежит на вас.

Шаг 1

Выкрутите два шурупа внизу телефона, рядом с разъёмом подключения к станции

Шаг 2

Между и дисплеем и серебристой окантовкой панели есть резиновая прокладка, поэтому на данном шаге придётся приложить небольшое усилие.

При открытии дисплея будьте очень осторожны, чтобы не оторвать шлейфы, которые подключены к нему либо сделайте профессиональный ремонт IPhone.

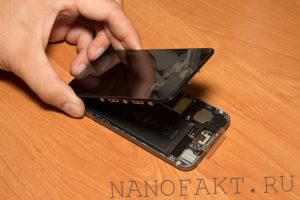

Используя присоску зацепите рядом с кнопкой Home и аккуратно приподымите нижнюю часть дисплея.

Если у вас нет присоски, можно использовать широкий скотч или что-то подобное, с небольшим количеством клеящего вещества.

Шаг 3

Дисплей подключен к телефону несколькими шлейфами, поэтому не пытайтесь на данном этапе отсоединить его совсем.

Поверните нижнюю часть дисплея под углом около 45 градусов относительно корпуса телефона.

Шаг 4

Продолжая удерживать дисплей одной рукой, другой при помощи лопатки отключите первый чёрный шлейф.

Шаг 5

Поверните дисплей до вертикального положения, что даст вам свободный доступ для отключения оставшихся кабелей.

Отключите второй чёрный шлейф.

Шаг 6

У некоторых iPhone 3GS цвета могут быть другими (чёрное крепление, белый шлейф). Убедитесь, что правильно отсоединяете крепление, в противном случае он может быть повреждён.

Используйте лопатку, чтобы приподнять белое пластмассовое крепление, удерживая при этом на месте оставшуюся часть шлейфа. Оно повернётся на 90 градусов, высвобождая шлейф.

Вытащите шлейф из контактной группы и отсоедините дисплей от телефона.

Шаг 7

Выкрутите шуруп в углу дисплея

Шаг 8

Выкрутите два шурупа с правой стороны дисплея

Шаг 9

Разверните дисплей и аккуратно отклейте полоску чёрной клейкой ленты, идущую по краю дисплея.

Сложностью будет не дать ленте приклеиться самой к себе. Можно сложить её на парафиновую бумагу (например, обратная сторона стикеров)

Шаг 10

Выкрутите три шурупа с левой стороны дисплея iPhone

Шаг 11

Осторожно вставьте металлическую лопатку между двумя металлическими креплениями, идущими вдоль кромки дисплея. Аккуратно поверните лопатку, чтобы приподнять LCD над защитным стеклом.

Шаг 12

Разверните дисплей и вновь вставьте металлическую лопатку между двумя металлическими креплениями. Аккуратно поверните лопатку, чтобы приподнять дисплей над стеклом.

Шаг 13

Отделите LCD-дисплей от защитного стекла, сдвинув его от шлейфов на стекле.

Чтобы собрать ваш iPhone 3G, выполните вышеописанные инструкции в обратном порядке
